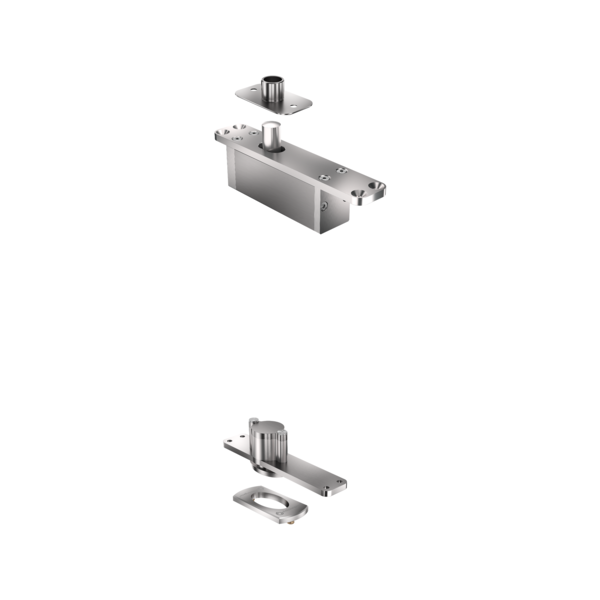

FJ Set-System One 70mm Original-hranatý tvar-nerez

Popis produktu

Otočný pánt FritsJurgens System One - MPDS-FO WS series:
Rozmery (hrúbka x výška x šírka) 32 x 39 x 160 mm
Minimálna hrúbka dverí: 40 mm
Nosnosť: 0 - 500 kg
Hĺbka vo dverách: 40 mm
Žiadne držiace polohy, žiadne samozatváranie, žiadny nastaviteľný pohyb dverí
Axiálne nastavenie +/- 5 mm

Súprava otočných pántov System One sa skladá z:
1 dielny otočný pánt System One integrovaný vo dverách, vyrobený z kalenej nerezovej ocele a eloxovaného hliníka.
1 diel horného pivotu: integrovaný vo dverách (okrem horného pivotu obráteného, ktorý je namontovaný v ráme alebo strope), vyrobený z nerezovej ocele. Vybavené tvrdeným čapom, ktorý sa otočí nahor do ložiska iglidur v stropnej doske. Axiálny smer je nastaviteľný +/- 5 mm.
1 dielna podlahová doska: namontovaná na podlahe, vyrobená z tvrdenej nerezovej ocele a vybavená oválnym kužeľovým vybraním pre montáž jednotnej základne otočného pántu.
1 dielna stropná doska: namontovaná v strope, vyrobená z nerezovej ocele a vybavená ložiskom iglidur pre montáž jednotného čapu v hornom pivote.
1 kus imbusový kľúč 5 mm, na nastavenie horného pivotu.
1 kus montážnej šablóny na montáž podlahovej dosky.
1 lepidlo na rúrku na montáž podlahovej a stropnej dosky.
1 sada skrutiek pre montáž otočného pántu, systému System One a stropnej dosky.

Otočný bod: upevnený na 40 mm alebo nastaviteľný od 70 mm až do stredu dverí (v závislosti na hornom pivote podľa vášho výberu).

Pre rozmery/hmotnosť dverí a možnosti horného pivotu použite nástroj FritsJurgens Selector: www.fritsjurgens.com/selector
